EEPROM（電可擦除可編程只讀存儲器）作為其中一種重要的存儲技術，因其可重復擦寫、低功耗以及能夠在掉電后保存數據等特性，被廣泛應用于各種嵌入式系統中。本文將詳細介紹FT24C16A-KLR的技術規格，并提供應用指南，以幫助開發人員更好地利用這一高性能存儲器。

技術規格

（一）基本特性

FT24C16A-KLR是一款16K位的EEPROM，具有以下基本特性：

    存儲容量：16,384位（2,048字節），組織為2,048個8位（1字節）的存儲單元。
    電壓范圍：1.8V至5.5V，適用于多種低功耗應用場景。
    工業級溫度范圍：-40℃至85℃，確保在惡劣環境下的可靠性。
    低功耗：最大待機電流小于1μA，典型值為0.02μA（1.8V）和0.06μA（5.5V），適合電池供電設備。
    寫入保護：通過硬件寫保護引腳（WP）實現數據保護，防止意外寫入操作。

（二）接口特性

    標準2線雙向串行接口：支持I2C協議，兼容多種微控制器。
    通信速率：在1.8V供電時支持400kHz，在2.5V至5.5V供電時支持1MHz。
    自定時編程周期：最大5ms，確保數據寫入的可靠性。
    部分頁寫入支持：允許在一頁內進行多次寫入操作，提高寫入效率。

（三）可靠性與耐用性

    耐久性：典型值為1,000,000次擦寫周期，能夠滿足大多數應用場景的需求。
    數據保持時間：長達100年，確保數據的長期存儲。

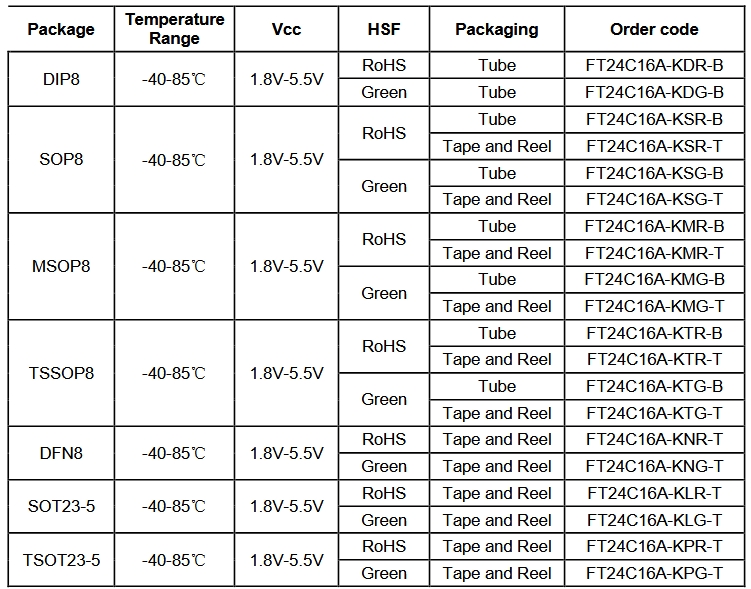

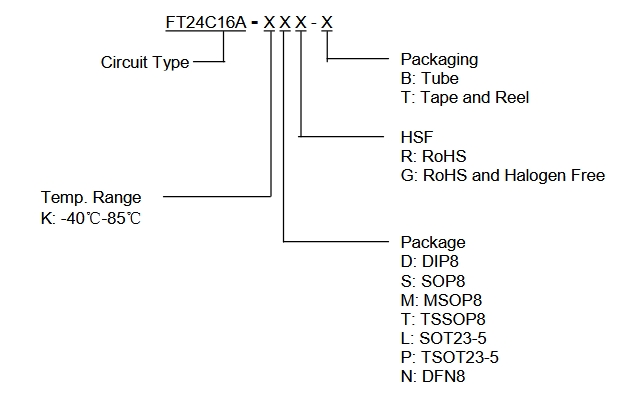

（四）封裝類型

FT24C16A-KLR提供5引腳SOT-23封裝，滿足不同設計需求。

引腳功能與電氣特性

（一）引腳功能

FT24C16A-KLR的引腳功能如下：

    SDA：串行數據輸入/開漏輸出，用于數據傳輸。
    SCL：串行時鐘輸入，用于同步數據傳輸。
    WP：寫保護引腳，用于硬件數據保護。
    VCC：電源引腳，提供芯片工作電壓。
    GND：接地引腳，提供參考電平。

（二）電氣特性

    工作電壓：VCC范圍為1.8V至5.5V。
    讀取電流：在5.0V供電、400kHz時鐘頻率下，典型值為0.5mA至1.0mA。
    寫入電流：在5.0V供電、400kHz時鐘頻率下，典型值為2.0mA至3.0mA。
    待機電流：在1.8V供電時小于1μA，典型值為0.02μA；在5.5V供電時小于1μA，典型值為0.06μA。
    輸入/輸出電平：兼容TTL/CMOS電平，確保與多種微控制器的兼容性。

操作模式

（一）寫入操作

FT24C16A-KLR支持字節寫入和頁寫入兩種模式：

    字節寫入：通過發送起始條件、設備地址、寫入命令、字節地址和數據字節，完成單個字節的寫入操作。寫入完成后，設備進入自定時編程模式，外部輸入被禁用，直到編程完成。

    頁寫入：允許在一頁內寫入1至16個字節。通過連續發送數據字節并接收設備的ACK信號，可以實現高效的頁寫入操作。頁寫入完成后，設備同樣進入自定時編程模式。

（二）讀取操作

FT24C16A-KLR提供三種讀取模式：

    當前地址讀?。簭脑O(shè)備內部地址計數器指向的地址開始讀取數據，讀取完成后地址計數器自動加1。
    順序讀取：通過連續發送ACK信號，實現連續讀取多個字節，直到發送停止條件。
    隨機讀?。和ㄟ^“虛擬寫入”操作初始化內部地址計數器，然后執行當前地址讀取操作。

內部框架圖

應用指南

（一）硬件設計注意事項

    電源去耦：在VCC引腳附近放置至少10nF的去耦電容，以減少電源噪聲。
    寫保護引腳：建議將WP引腳連接到已知狀態（如接地或VCC），以避免意外寫入操作。
    布線：確保SDA和SCL引腳的布線盡可能短且遠離干擾源，以提高通信可靠性。

（二）軟件編程技巧

    寫入前清零：在寫入新數據之前，建議先將目標地址的數據清零，以避免數據沖突。
    ACK輪詢：在自定時編程模式下，可以通過ACK輪詢檢測設備是否完成編程操作。
    分頁寫入：對于較大的數據塊，建議分頁寫入，以提高寫入效率并減少編程時間。

（三）應用場景

FT24C16A-KLR適用于多種低電壓低功耗的應用場景，包括但不限于：

    物聯網設備：用于存儲設備配置、傳感器數據等信息。
    便攜式設備：如電子標簽、智能卡等，其低功耗特性能夠延長電池壽命。
    工業控制系統：存儲設備參數、校準數據等，確保系統在掉電后能夠恢復運行。

總結

FT24C16A-KLR 16K EEPROM憑借其低電壓低功耗的特性、豐富的功能以及高可靠性，成為理想的非易失性存儲解決方案。通過本文詳細介紹的技術規格與應用指南，開發人員可以更好地理解其特性，并將其應用于各種實際項目中，以滿足數據存儲和系統運行的需求。
